你知道波紋管截止閥的工作原理嗎？

發布日期：2021-11-22 點擊數：

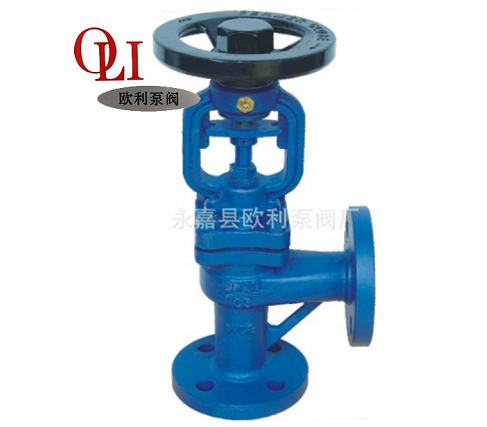

波紋管截止閥是一種利用閥桿的升降帶動閥頭，從而改變閥瓣與閥座之間的距離來實現啟閉控制的閥門。波紋管截止閥是化工生產中應用廣泛的截止閥。截止閥主要用于實際生產中水、蒸汽、壓縮空氣等管道的控制，但不適用于高粘度、易結晶的物料。

波紋管截止閥的結構比較復雜，但實際操作簡單省力。它具有良好的調節流量和切斷通道的性能。啟閉速度很慢，很少見到水錘現象。截止閥結構緊湊，外觀明顯。閥門頂部裝有手輪和閥桿，中間裝有螺紋和填料函密封件。

波紋管截止閥在使用過程中判斷閥門啟閉狀態的主要方法是觀察閥桿從閥蓋外露的高度來控制閥門的運行。閥桿與閥蓋的連接部位可能存在間隙，容易造成介質泄漏。這可以通過包裝密封來解決。小型截止閥的閥桿螺紋在閥體內，因此在使用中與介質接觸時間長，易被介質腐蝕。

因此，為避免截止閥壽命短，波紋管截止閥廠家認為截止閥的安裝應參照流體方向，注意保持進出水口管道的低位，即自下而上經閥座口。這種安裝的目的是減少閥體內的流體阻力，從而減小閥門的啟閉力。同時，當閥門關閉時，可以避免閥桿和填料函接觸介質，從而減少損壞和泄漏。

波紋管截止閥的啟閉部分為圓柱形閥瓣，密封面為平面或圓錐形，閥瓣沿流體中心線作直線運動。氣門桿的運動形式有升降桿式（氣門桿升降，手輪不升）和氣門轉桿式（手輪與閥桿一起旋轉上升固定閥桿）。閥體上的螺母）。波紋管截止閥只適用于全開和全閉，定制時允許調節和節流。

截止閥開啟時，當閥瓣開啟高度為公稱通徑的25%～30%時，流量已達到大值，說明閥門已達到全開位置。因此，波紋管截止閥的全開位置應由閥瓣的行程來確定。
